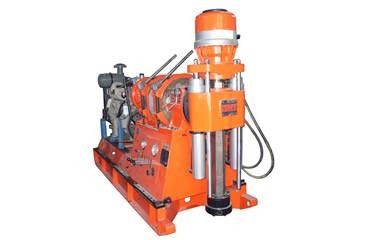

긴 치기 600mm 핵심 드릴링 리그 물 틈 강력한 드릴링 수용량
빠른 세부사항:
1. XY-44는 핵심 드릴링 기계, 그것 탄화물과 다이아몬드 조금, 기술설계 지질에게 prospecing의 대직경, 우물 훈련에 있는 기본적인 더미 기초 기술설계에서 널리 이용될 수 있습니다입니다.
2. 강력한 드릴링 수용량으로, 정격 드릴링 깊이는 철사 행 71mm 교련 막대로 1,000m에 생깁니다.
3. 교련은 꾸준하고 매끄러운 심공 훈련을 위한 물 브레이크이라고 맞추어집니다.
4. 단순한 장치 펌프를 가진 공급 기름, 임명과 가동을 위해 쉽습니다. 손 운영한 기름 펌프는 운영하기 위하여 힘 엔진 실패에 구멍에 있는 드릴링 공구를 게양하도록 사용중인 있을 수 있습니다.
5. antivibration 미터를 가진 구멍에 있는 조건을 알게되는 것은 쉽습니다. 운영 손잡이에서 더 적은은, 의장 신용할 수 있 그리고 가동 가능하게 운영할 수 있습니다.
묘사:
1. XY-44는 합리 핵심 드릴링 기계입니다, 자전의 유효합니다 둥글게 되고 그것의 자전 속도에는 8개의 급료가 있습니다. 강력한 드릴링 수용량으로, 정격 드릴링 깊이는 철사 행 71mm 교련 막대로 1,000m에 생깁니다.
2. 교련은 꾸준하고 매끄러운 심공 훈련을 위한 물 브레이크이라고 맞추어집니다.
3. 단순한 장치 펌프를 가진 공급 기름, 임명과 가동을 위해 쉽습니다; 손 운영한 기름 펌프는 운영하기 위하여 힘 엔진 실패에 구멍에 있는 드릴링 공구를 게양하도록 사용중인 있을 수 있습니다.
3. 큰 스핀들 I.D 80mm로, 의장은 600mm까지 더 긴 치기로 두 배 액압 실린더로 먹입니다. 강한 과학 기술 적응성으로, 의장은 철사 선 응어리를 빼는 대직경 교련 막대 훈련에 많은 것에 수비에 세웁니다, 특히, 적응시킬 수 있습니다 (응어리를 빼는 상부). 구멍에 있는 더 적은 사건을 가진 드릴링 효율성 개량에서 따라서 그것의 더 효과적인.
4. antivibration 미터를 가진 구멍에 있는 조건을 알게되는 것은 쉽습니다. 운영 손잡이에서 더 적은은, 의장 신용할 수 있 그리고 가동 가능하게 운영할 수 있습니다.
6. 그것은 무게에 있는 전반적인 배열, 온건주의자, 및 넓은 합리 건축에서 조밀합니다 회전 속도의 범위에서 모이기에서 편리하고에서.
신청:
1. 탄화물과 다이아몬드 조금을 가진 핵심 훈련.
2. 지질 탐광 설계.
3. 우물 훈련.
4. 대직경에 있는 기본적인 더미 기초 기술설계.
명세:
드릴링 막대의 모형 | 교련 막대 | 교련 깊이 (m) | |
제작되는 교련 막대 중국에서 |
플레이너 안팎으로 | Φ43×6 | 1400년 |
Φ54×6 | 1000년 | ||
Φ67×6 | 830 | ||
두껍게 한 안 | Φ50×5.5 | 1300년 | |
Φ60×6 | 950 | ||
유선 전화 드릴링 막대 | Φ55.5×4.75 | 1400년 | |
Φ71×5 | 1000년 | ||
Φ89×5 | 800 | ||
DCDMA (다이아몬드 핵심 교련 제조자 협회) 만드는 교련 막대 |
두껍게 한 안 | BW | 1250년 |
NW | 1000년 | ||
HW | 660 | ||
핵심을 가진 철사 선 |
BQ | 1400년 | |
NQ | 1100년 | ||
HQ | 750 |
스핀들 속도 |
앞으로 속도: 80; 148; 212; 247; 308; 456; 650; 945; rpm | |
반전 속도: 66; 201rpm | ||
스핀들의 치기 | 600mm | |
최대 .lifting 수용량 | 120KN | |
스핀들의 Max.torque | 3200N.m | |
최대 .feeding 수용량 | 90K | |
호이스트 (유형: 행성 맞물림 전송) | 철강선 케이블 Dia | 17.5mm; 18.5 mm |
최대 .lifting 수용량 (단일 회선): |
45KN | |
힘 영국 속도: 1500r/min | 0.70; 1.29; 1.84; 2.68 m/s | |
클러치: | 유형: 건조한 단 하나 칩 마찰 클러치 | |
변속기 | 유형: 미끄러지는 장치 변속기 (4개의 긍정적인 속도 및 1개의 부정적인 속도) | |
기름 펌프 | 유형: 단 하나 장치 펌프 | |
힘 | 전동기: | 37kw, 1480rpm |
디젤 엔진 | 42kw, 1500rpm | |
물 브레이크 | 작동 속도: 700 ~ 1800 분당 회전수 | |
단 하나 밧줄 Compensational 속도: 3~8m/s | ||
단 하나 밧줄 Compensational 짐: 45kN | ||
교련 구조 | 유형: 미끄러지는 것은 미끄러집니다 (기초를 미끄러지기에) | |
뒤 치기 | 460 mm | |
차원 (L×W×H): | 3030×1100×1890mm |
